    W77E58与SED152O图形液晶显示模块的接口设计

    来源: 江苏省汉华安装工程有限公司  日期:2012-06-18 12:19:48  点击:1159  属于:行业资料

    计算机控制的SED1520图形液晶显示模块有两种连接方式。一种为直接访问方式,一种为间接访问方式。直接访问方式就是将液晶显示模块的接口作为存储器或1/0设备直接挂在计算机总线上,计算机通过地址译码控制端El和EZ来进行选通。间接控制方式是计算机通过自身或系统的并行接口与液晶显示模块连接,通过对该并行接口输出状态的编程操作,完成对液晶显示模块所需时序的操作和数据的传输。在本系统中,选择使用了直接访问方式。接口电路如图4-3所示。

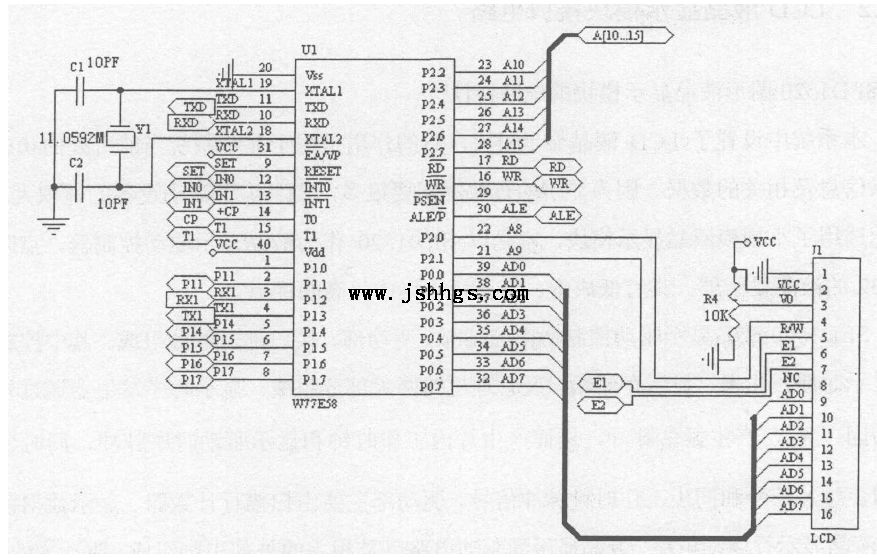

    图4-3  W77E58与SED1520液晶显示模块的接口图

                          图4-3  W77E58与SED1520液晶显示模块的接口图

    电阻R4是一个可调电阻,它用于调节液晶屏的亮暗度,单片机AS接口用于控制液晶屏是进行数据操作还是指令操作。Ag接口用于选择是进行读操作还是进行写操作。ADO一AD7口是数据接口,和单片机的数据口连接。El、E2分别是SEDI520图形液晶显示模块左右两片的使能端。在本系统中因为使用的元件比较多,需要一个译码电路对各个元件进行选通。为了电路简单的要求,在此我们使用的是可编程逻辑器件GALI6V8,通过对它的编程来完成译码电路的功能。

    对整个电路的各个元件地址进行规划,设定选通端El、EZ的地址,在这里我们设定El的地址为800OH,设定EZ的地址为C000H,这些是通过可编程逻辑器件对GALI6V8的编程设置得到的。因为是直接方式,可以通过设置的地址直接对液晶显示模块进行操作。
