W77E58与计算机的串行接口电路

单片机W77E58和计算机之间的串行接口电路是用来完成计算机向单片机送达命令和完成单片机向计算机上层软件数据库输送存储数据的任务。单片机W77E58和计算机之间的通信使用的是W77E58的串口1来完成，它们之间的通信协议使用的是我们自己设定的通信规约，这将在第五章的第三节进行具体介绍。W77E58与计算机的串行接口电路如图4-11所示。

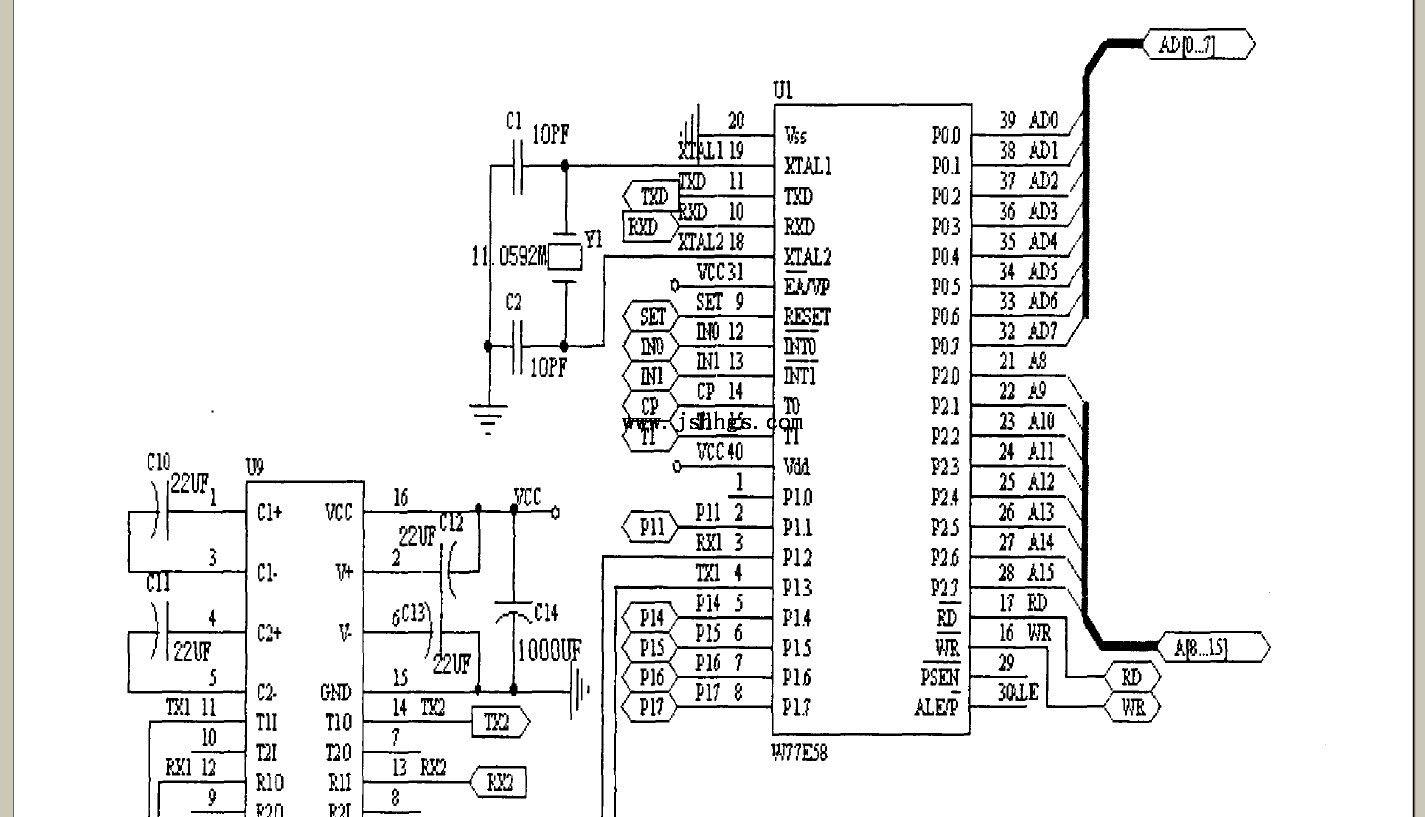

图4-11    W77E58与计算机的串行接口电路

计算机的RS232接口与电平转换芯片的TXZ、RXZ接口连接，输入输出的信号通过电平转换芯片MAX232与单片机的串口1连接，因为计算机和控制台之间的工作时间比较短，而且是在有人监督的情况下完成的，所以没有使用抗干扰的芯片。
