储油罐容积表自动标定系统是在工业环境下工作的,容易受到周围环境的干扰,为了保证系统能够正常的工作,保证系统的安全性和可靠性,我们需要对设计的硬件电路采取一定的抗干扰的措施。
(l)隔离供电。

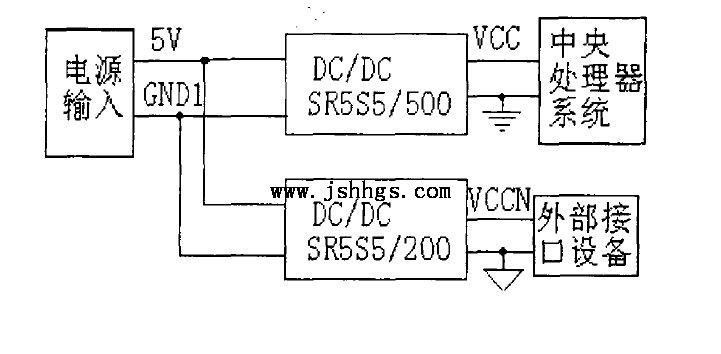

由于外部有源信号和无源信号会对系统电源产生严重的干扰,所以我们在电池管理系统的设计中采用了两个DC/DC电源转换模块,将输入的总电源转换为两个不同的输入电源和两个不同的“地”,提供稳定的隔离电源,对不同区域分别供电,有效地消除电源干扰和共地产生的干扰。一个DC/DC采用SRSSS/200(200mA),用于对外部RS232接口设备供电,另一个DC/DC采用SRSSS/500(soon1A),用于对中央处理系统供电。连接示意图如图4一13所示。
图4一13隔离供电
(2)光电隔离。

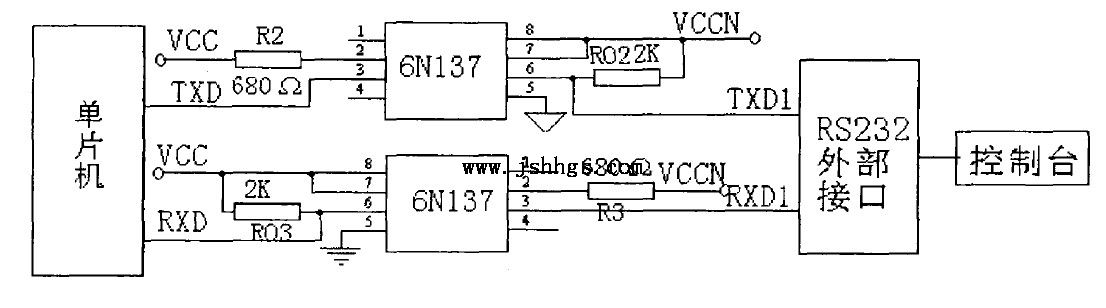

在系统的设计中,采用高速光电藕合器 6N137将外部通信接口(RS232通信接口、加油机接口)与内部CPU中央处理电路隔离开,防止串入式信号的干扰,阻止电路性藕合产生的电磁干扰。连接示意图如图4一14所示
图4一14光电隔离
(3)看门狗电路。
山于恶劣的工业现场环境的干扰,控制系统经常会出现运行不稳定、死机、程序失控等状况,严重影响系统的工作,我们应用“看门狗”来解决这个问题。通过对看门狗的软件编程来实现“看门狗”的作用。

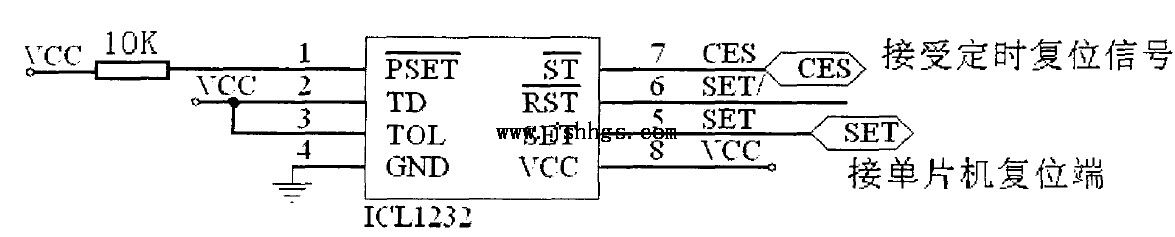

图4一15看门狗电路示意图
