    柜顶部分

    来源: 江苏省汉华安装工程有限公司  日期:2013-04-19 12:21:13  点击:1175  属于:行业资料

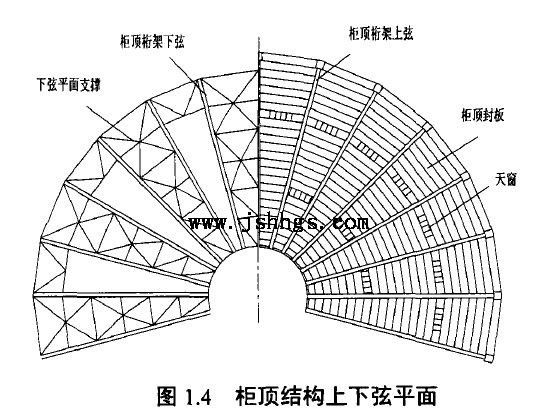

           柜顶部分由中间环梁与放射状布置的析架!通风气楼!冷压成型的顶板!柜顶抗风环和内部吊笼平台组成,如图1.3(b)所示"柜顶析架是一片片放射状布置的析架,其一端支撑于立柱,另一端支撑于柜顶环梁,形成空间受力体系"对于这种跨度大!容积大的气柜,保证析架的刚度是至关重要的"该析架不象普通析架那样,在析架上弦设置水平支撑,而是采用了冷弯成型的肋板铺满柜顶,与彬架上弦满焊,因冷弯成型的肋板具有较强的刚度,这样,析架上弦有了连续的固

    定点"析架下弦采用了径向对角线布置的水平支撑和立撑"中心环梁将径向析架连为一体,形成刚度较大的体系,既能防雨又可共同抵御较大的外荷载"
