侧壁板

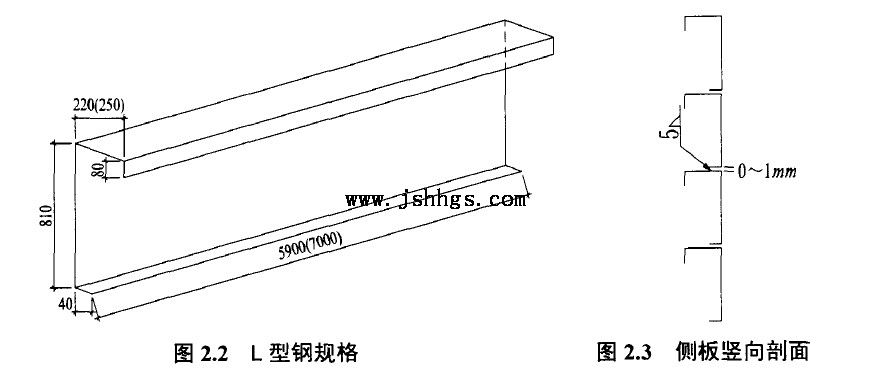

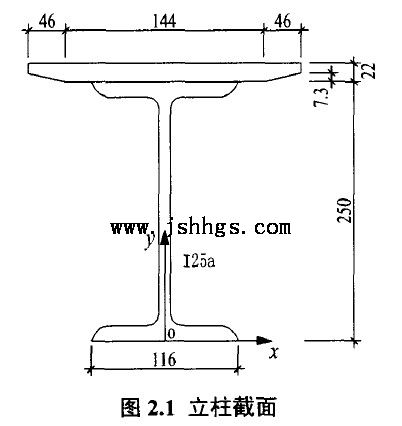

       在曼型气柜的立柱和立柱之间,设置了大量的卷边L型钢,其截面见图2.2"一块块L型钢上下叠置,在卷边的端部焊以水平焊缝,构成了柜体的侧壁板(图2.3)"L型钢和立柱通过焊缝焊接紧密(图2.4),这些焊缝除了保证构件强度外,还能保证气柜气密性,侧板和立柱一起,组成了一个密封严密的棱柱体薄壳结构"通过单块L型钢的形式及壳体组成,很容易看出侧板制作成这样的形式是很合适的,其制作加工!运输安装都比圆柱面方便很多"由于单块L型钢是冷成型的(圆柱形的侧板要加焊加劲肋),其加工精度很容易控制,而单块L型钢的准确尺寸可使整个壳体的安装精度得到保证,这对气柜的安全运行是至关重要的"目前,我国已建成气柜的侧板,大都采用图2.2所示的规格"10万m3以上的气柜采用7m系列,厚度为6~,8万m3以下的用5.9m系列,厚度为5~,这与原联邦德国和日本的系列大致相同。
