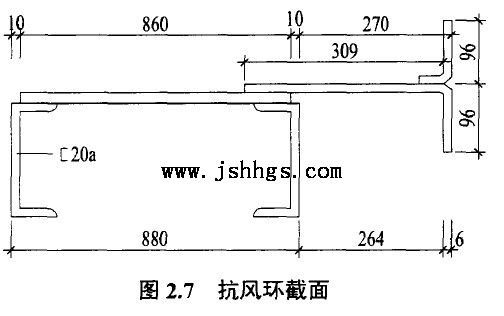

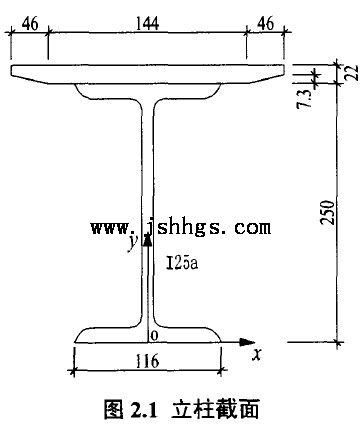

本文建立有限元模型时,参照了宝山公司己建成的12万材形式和构件尺寸,该气柜结构示意图如图1.3所示"柜体为正20曼型煤气柜的结构边形,由20根立柱!6层抗风环和相当数目的L型钢焊接而成,其主要外形尺寸为:煤气柜总高度93.78Om,侧板高86.142m,活塞最大行程77.580m,抗风环距离地面的高度依次为:17.00m!32.39m!47.78m!63.17m!78.56m!86.14m"侧板采用7m系列L型钢,立柱和抗风环的截面尺寸分别如图2.1和图2.7所示"立柱截面较小而又是主要承载构件,因此选用Q345钢,其余型钢如侧板!抗风环和柜顶析架等选用Q235钢。
