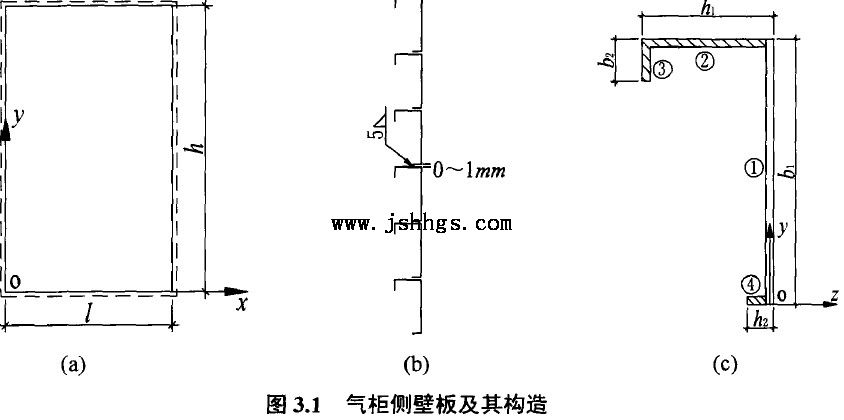

侧壁板是由一块块卷边L型钢通过一条条横焊缝焊接成整体而成的,由于卷边L型钢的高度只允许有负公差,因此在相邻上下两卷边L型钢之间有不定的!约0一lmm的焊缝,如图3.lb所示"取由两相邻立柱及上下两抗风环所
围的一块矩形侧壁板,如图3.la所示,坐标系建立在卷边L型钢板块¹(图3.Ic)的中面上"假设在承受侧压力时,四块板块中只有¹按板工作,而º!»!¼按梁工作"虽然卷边L型钢之间的连接不是很紧密,但从平均意义上来说,普通板中采用的直法线假设在气柜侧壁板中仍可以采用"设在横向均布荷载作用下,板平面在x!y!:方向的位移分别为"!v!w,则板的应变和位移之间依直法线假设.
