柜顶析架

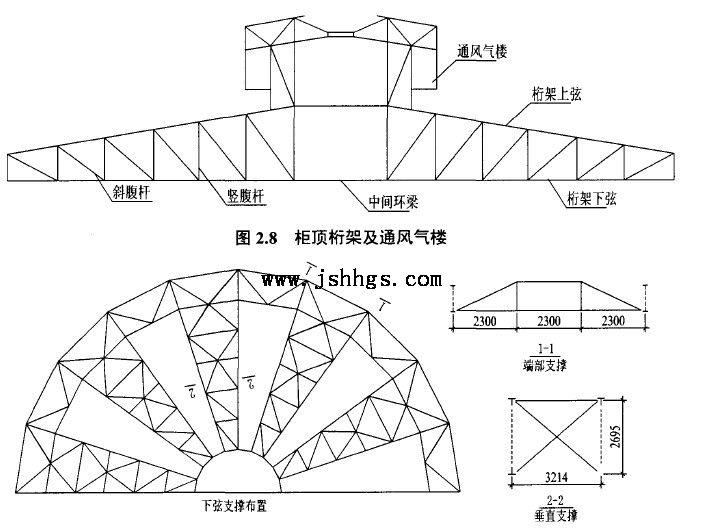

        柜顶析架是一片片放射状布置的析架,其一端支撑于立柱,另一端支撑于中间柜顶环梁上(如图2.8所示),精架下弦采用了径向对角线布置的水平支撑和立撑(图2.9),析架上弦之间则满铺4rn们n厚的冷弯成型的肋板"中心环梁将径向析架连为一体,形成刚度较大的空间体系。

         如图2.8所示,单片精架由上弦杆!下弦杆!竖腹杆和斜腹杆焊接而成,其中上!下弦杆截面都是T形,截面尺寸如图2.13(b)所示,竖腹杆!斜腹杆为乙80-8的等边双角钢,截面积为2460mm2,水平支撑为乙100x8的单角钢,截面积为z563mm2,立撑为匕70x6的等边双角钢,截面积为1630mm2。
