超速保护控制单元OPC(Over speed Protect Controller)是汽轮机运行中最重要的保护之一,它的作用就是预防汽轮发电机组超速,当汽轮机转速达到103%额定转速时OPC动作,关闭高中压调门和各抽汽逆止门,避免机组转速超过110%额定转速而使汽机跳闸。
那么OPC的动作原理是怎样的呢?从上面的动图中我们可以很清晰的看出:当机组转速达到103%额定转速时,发出电信号使OPC电磁阀带电打开,由于泄油大于补油,OPC主阀体上部使主阀关闭的压力控制油从无压回油泄走,OPC主阀打开,接汽轮机高中压调门的压力控制油经OPC主阀泄走,高中压调门在弹簧力的作用下快速关闭,而同时去抽气逆止门的空气引导阀底部压力控制油也随之泄走,引导阀下降使压缩空气与抽气逆止门的通道关闭,大气与抽气逆止门的通道打开,抽气逆止门快速关闭。
第三部分
并网信号瞬时消失导致OPC保护误动作事件分析
某电厂#3机组分散控制部分采用GE上海新华控制工程有限公司的DCS控制系统、数字电液控制系统采用北京ABB贝利SYMPHONY控制系统;锅炉----采用上海锅炉厂生产的SG2028/17.4-M906型亚临界参数、控制循环、四角切圆燃烧方式、一次中间再热、单炉膛平衡通风、固态排渣、全钢架结构、露天布置的P型汽包炉;汽轮机----采用东方汽机厂N600-16.7/538/538-1型汽轮机,亚临界、一次中间再热、单轴、三缸四排汽、凝汽式汽轮机;旁路采用35%BMCR容量汽动旁路,高低压两级串联系统,高压旁路为单路,低压旁路为双路;发电机----东方电机股份有限公司生产的DH-600-G型QFSN-300-2-20型;制粉系统-----采用中速磨冷一次风机正压直吹式制粉系统,采用6台中速磨煤机,燃烧设计煤种时,5台运行,1台备用,煤粉细度R90=14%;给水泵----1台30%MCR带液力偶合器的电动调速给水泵;两台50%MCR汽动给水泵高、低压旁路系统----35%MCR的两级串联旁路系统。
图1 500kV升压站主接线图
图4 TPS卡件原理图

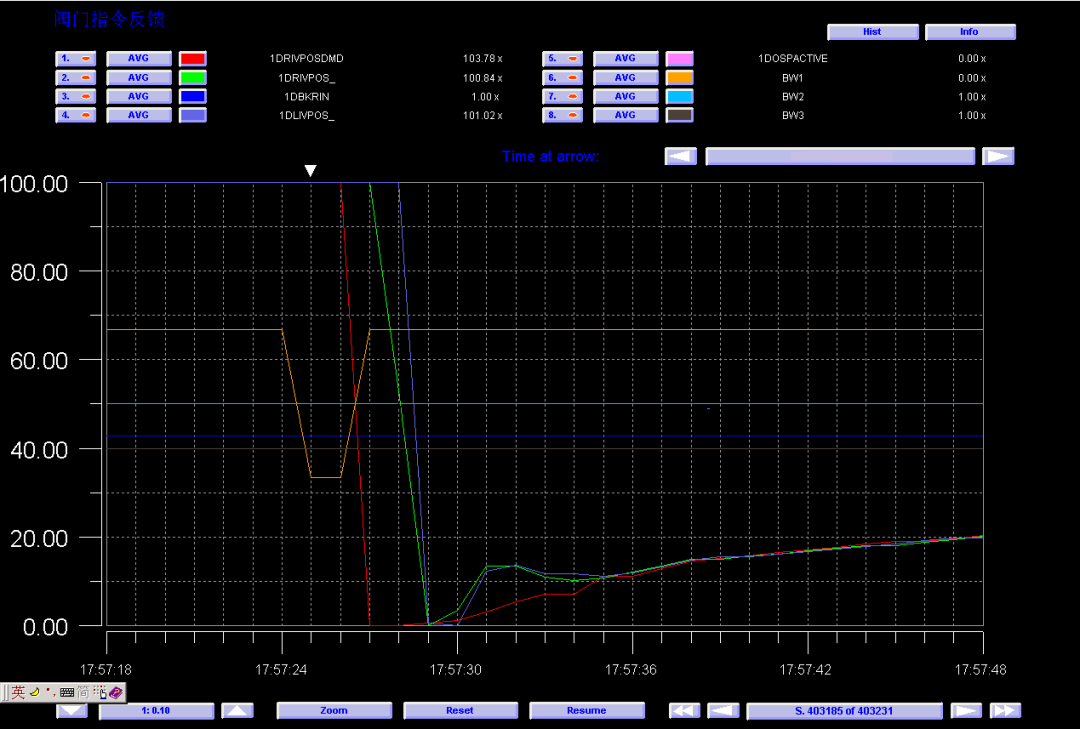

图6 DEH系统动作趋势图
图7 模拟试验DEH系统动作趋势图
信号 |
噪声容限值(V DC) |
并网1 |
16.24 |
并网2 |
14.01 |
并网3 |
8.34 |
以上测试可以证实3号机组跳闸的原因是由于5033开关并网信号瞬时消失造成的。接入3号机并网信号的DEH卡件有两个DC24V通道在5032开关断开后无法完全过滤干扰电压,造成DEH系统误判机组脱网,关闭高中压调节门,在高中压调节门调整过程中,汽机轴向位移保护达到动作定值,造成了3号机组跳闸。
