加油机接口电路框图

加油机出油量电气接口由与加油机流量计配套的脉冲编码器引出，这个引出的信号与加油机流量的处理是并行的。输出的信号为一路脉冲信号，为了使采集到的累计脉冲数计算更加精确，在加油机的输出脉冲端加入一个细分电路来提高采集脉冲的分辨率。为了防止干扰的进入，提高系统的抗干扰能力，保证采集到数值的准确性，在信号的输入端加入了高速光电祸合器  6N137。

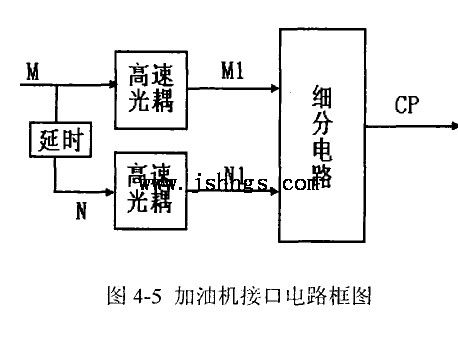

如图4-5所示，加油机的输出脉冲信号M，分成两路，一路经过高速光藕6N137，形成信号Ml。同时，另一路信号M经过一段时间的延迟后，成为信号N，N信号经过高速光祸，形成另外一个信号Nl，Ml、NI两路信号输入细分电路，经细分电路的作用，形成我们需要的信号CP。
