储油罐细分电路是采用电路的手段对测量信号进行插值提高仪器分辨力的一种方法。细分的基本原则是根据周期性测量信号的波形,振幅或者相位的变化规律,在一个周期内进行插值,从而获得优于一个信号周期的更高的分辨力。一般传感器一般允许正反两个方向移动,故在进行计数和细分电路设计时往往要综合考虑辨向的问题,但是本系统中使用的加油机的编码器只往一个方向移动,可以不用考虑细分电路的辨向的问题。

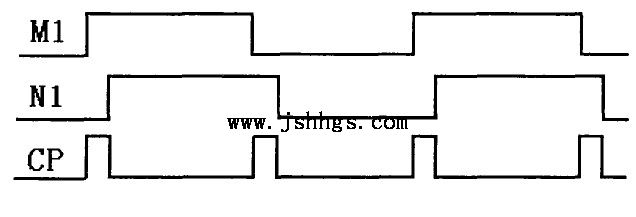

细分电路处理信号的过程如图4-6所示。信号Ml和与它有一定延时的信号N1进行异或运算,就得到信号CP。原来两个周期的信号,变成了四个周期的信号,提高了分辨率。
图4-6细分信号示意图
细分电路的实现,使用了可编程逻辑器件 GALI6v8。可编程逻辑器件 GALI6v8使用了高性能的EZCMOS工艺,低功耗,高速度,采用了电可擦除单元工艺,可重新对单元编程,保证了100%有效编程,在编程方面有很大的灵活性[35]。依据我们要设计的细分电路的要求,对 GALI6V8进行内部编程,让它完成细分电路的功能。细分电路设计如图4-7所示。
