变形分析

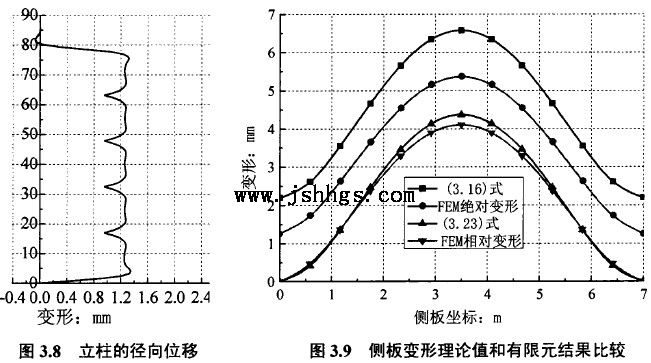

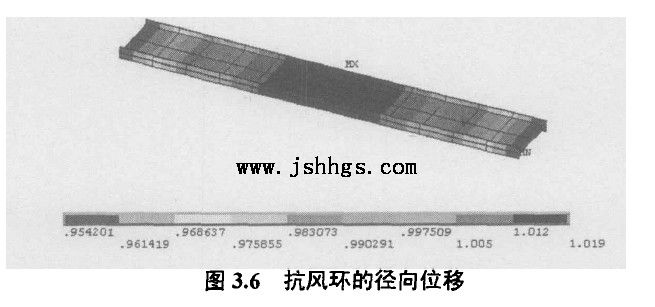

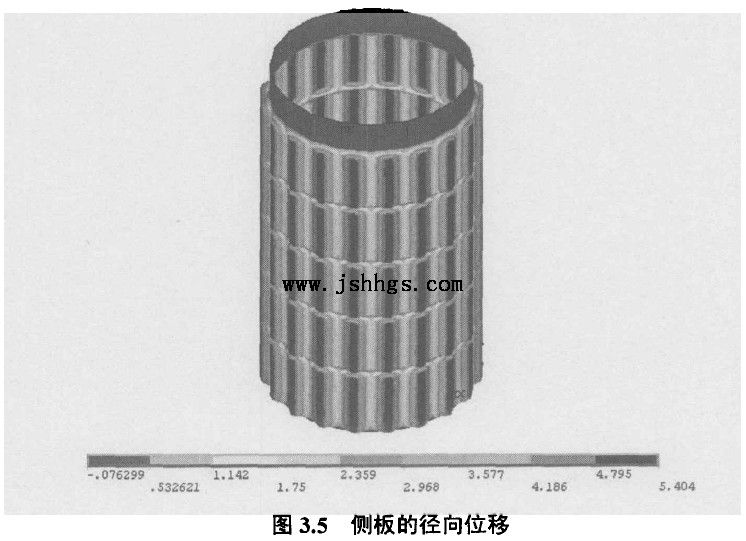

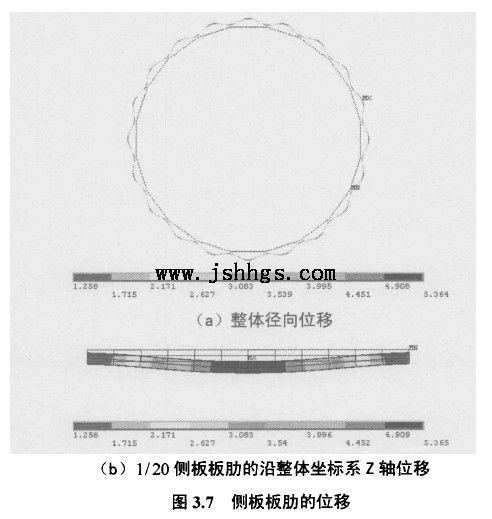

       内压作用下,侧壁板沿柜体径向的变形如图3.5所示"考虑对称性,取1/20抗风环进行分析,其变形如图3.6所示,侧板板肋的变形如图3.7所示,立柱的变形如图3.8所示"侧板的变形用其局部坐标系来描述,其局部坐标系如图3.la
所示,y=侧2处侧板的绝对变形和对立柱的相对变形如图3.9所示"






由以上各图可知:
(1)!内压作用下,立柱!侧壁板!抗风环的变形有明显的对称性,且柜体
中段各抗风环之间立柱和侧壁板的变形基本相同,侧壁板呈柱面弯曲变形"柜体
上端第五层抗风环与柜顶析架之间的侧板和立柱变形很小,且略反向弯曲"
(2)!侧板中部变形最大,最大变形为5.404mm;侧板板肋对立柱的相对变
形为4.536~,为侧板长度的功543"抗风环和立柱的变形很小,抗风环的最大
变形为1.019mm,相对于立柱的最大变形仅0.071刀rn"
同时,有限元分析得到的侧板!抗风环!立柱的最大变形分别为4.536~!
l.olgrnm!l.36nun,均小于按本文3.2节(3.29)!(3.28)!(3.26)式计算所得的最
大值:6.57~!1.43~!2.23~"这说明本文的近似解析解仍有一定的误差"
所幸的是,立柱和抗风环的位移均很小,而对于侧壁板,我们关注的不是绝对位
移而是相对位移,本文3.4节将对侧壁板的相对位移公式进行有限元验证"
