内力分析

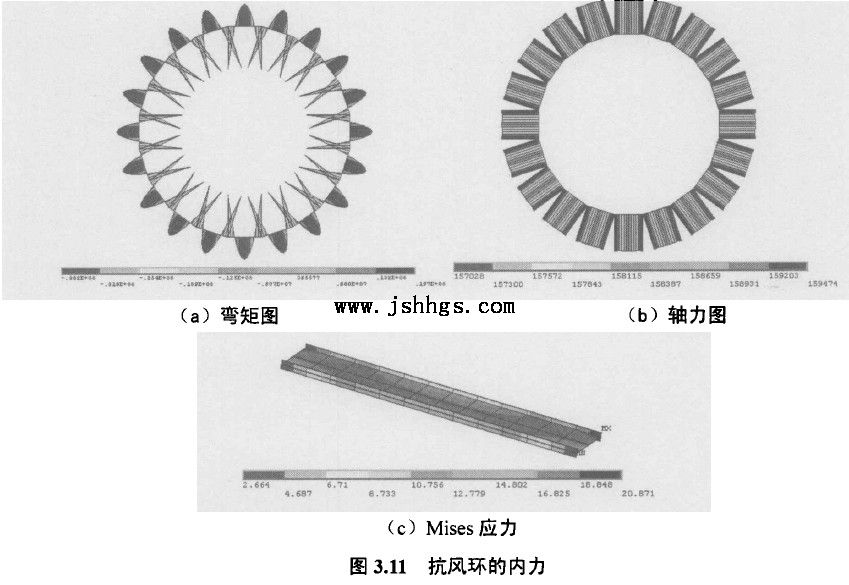

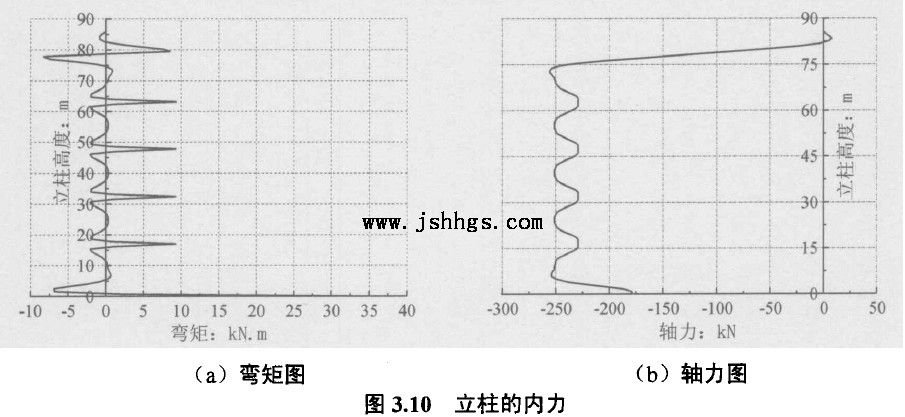

        在模型上施加8训m,的煤气压力,有限元分析得到的立柱的内力见如3.10所示,抗风环的内力见图3.n所示,侧板板肋和板部分的内力见图3.12所示。



由这些图可以发现:
(l)!内压作用下,立柱的最大弯矩发生在立柱的底部"在气柜中部,各段
抗风环之间立柱的弯矩和轴力几乎是相同的"
(2)!内压作用下,抗风环的固端弯矩为一38.2kN#m,跨中弯矩为19.7kN#m,
侧板板肋固端弯矩为一36.7kN#m,跨中弯矩为18.8解#m"抗风环与侧板的固端
弯矩和跨中弯矩基本相等,说明抗风环和侧板板肋分担的内压几乎相同"如果把
侧板板肋视为承受均布荷载的两端固支梁,则其固端弯矩和跨中弯矩的理论值分
别为一37.O4kN#m和18.52kN#m,与有限元结果比较一致,这说明侧板板肋的弯
矩受板部分弯曲刚度的影响较小"在以后计算内压及风压作用下侧板板肋的弯矩
时,可按下式计算:

从城
其中:尸为侧板板肋的线荷载设计值,l为侧板长度"
(3)!内压作用下,抗风环的Mises应力很小,只有20习mm,左右,且出现
在抗风环与立柱的连接处"

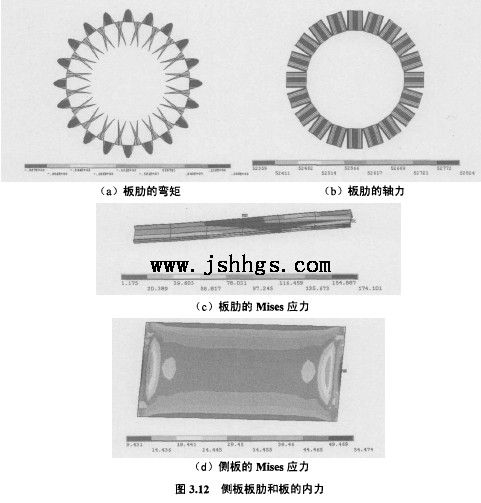

(4)!侧板的最大应力发生在侧板与立柱的连接处"由图3.12"和3.12d可知,
板中应力很小,只有40一50N/mm,,而板肋的应力很大,达到174.1叼m耐,
接近钢材的允许应力,因此只需对侧板板肋进行强度校核,计算公式参见本章
(3.38)式"
